Hoe ontwerp je een PCB design dat testbaar is (DFT) en welke testpunten en accessoires plan je vooraf in voor snelle foutdiagnose?

Design for Testability (DFT) is essentieel voor betrouwbare elektronica. Door testpunten en diagnostische toegang al in de ontwerpfase in te plannen, bespaar je tijd en kosten bij foutopsporing. Leer hoe je een PCB design testbaar inricht en welke accessoires je van tevoren moet voorzien.

Welke testpunten en meetpunten plan je in je PCB design in?

Het strategisch plaatsen van testpunten is de basis van elk testbaar PCB design. Begin met het inplannen van test pads op kritische signaallijnen, voedingsrails en massapunten – dit zijn de plekken waar problemen het vaakst opduiken. Vergeet niet om toegangspunten te voorzien voor debugging interfaces zoals JTAG en SPI, zodat je firmware en communicatie eenvoudig kunt analyseren. Daarnaast zijn goed bereikbare via’s en connector pads onmisbaar voor snelle metingen met oscilloscoop of multimeter. Door deze punten vooraf in te plannen, voorkom je dat je later moeizaam moet zoeken naar meetlocaties op een dichtbevolkte printplaat.

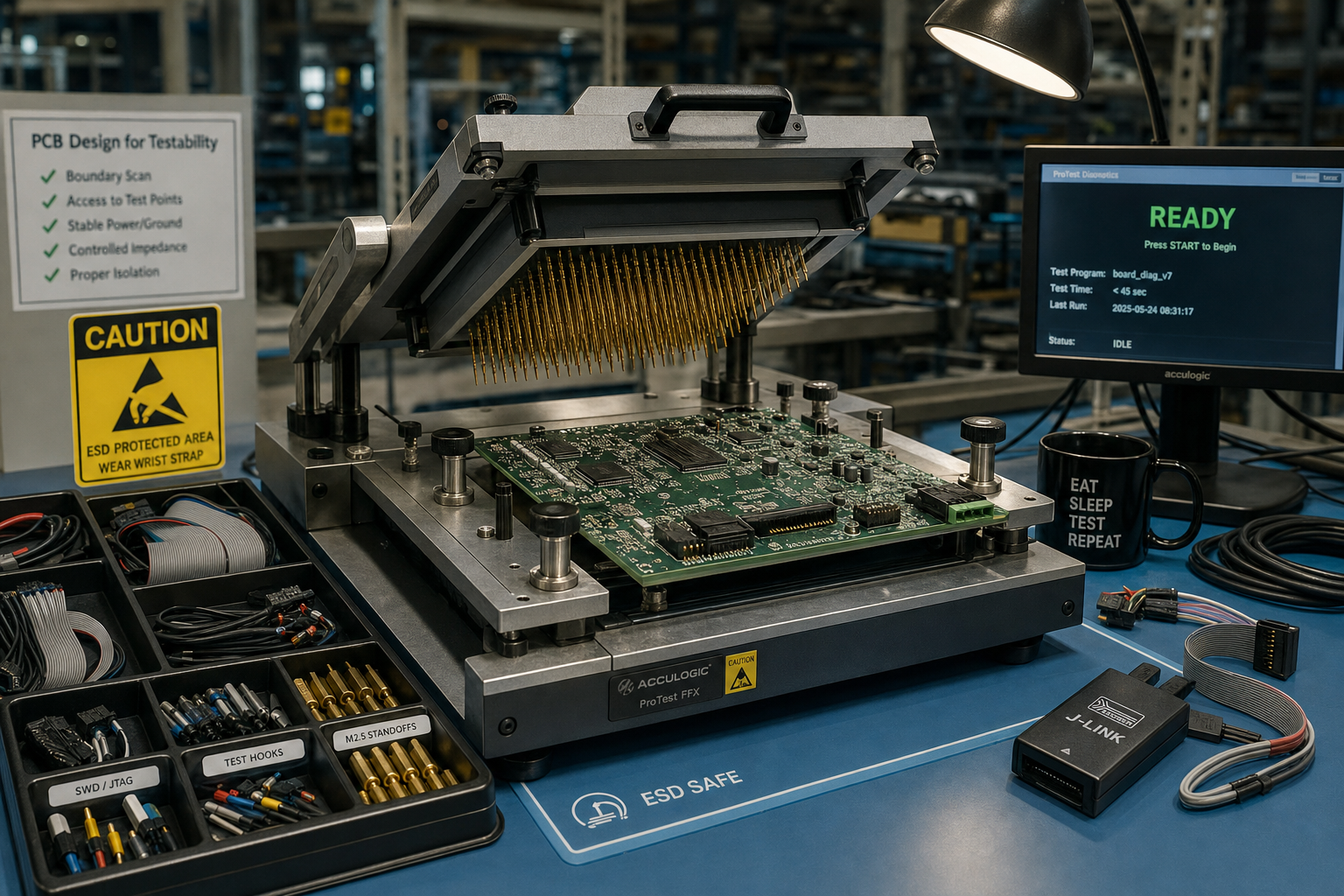

Welke DFT-accessoires en diagnostische tools zijn onmisbaar?

Voor effectieve foutdiagnose op je PCB zijn de juiste DFT-accessoires en diagnostische tools cruciaal. Testjigs en fixture-connectoren vormen de basis: ze zorgen voor betrouwbaar, herhaalbaar contact met je testpunten tijdens in-circuit testing (ICT). Boundary scan controllers, ook bekend als JTAG-testers, geven je toegang tot interne chipfuncties zonder fysieke probes, terwijl logic analyzers digitale signalen in real-time visualiseren voor complexe debugging. Vergeet ook thermische camera’s niet; ze spotten snel oververhitte componenten of kortsluiting. In-circuit emulators maken het mogelijk om firmware stap voor stap te doorlopen, wat probleemidentificatie aanzienlijk versnelt en je productietijd verkort.
